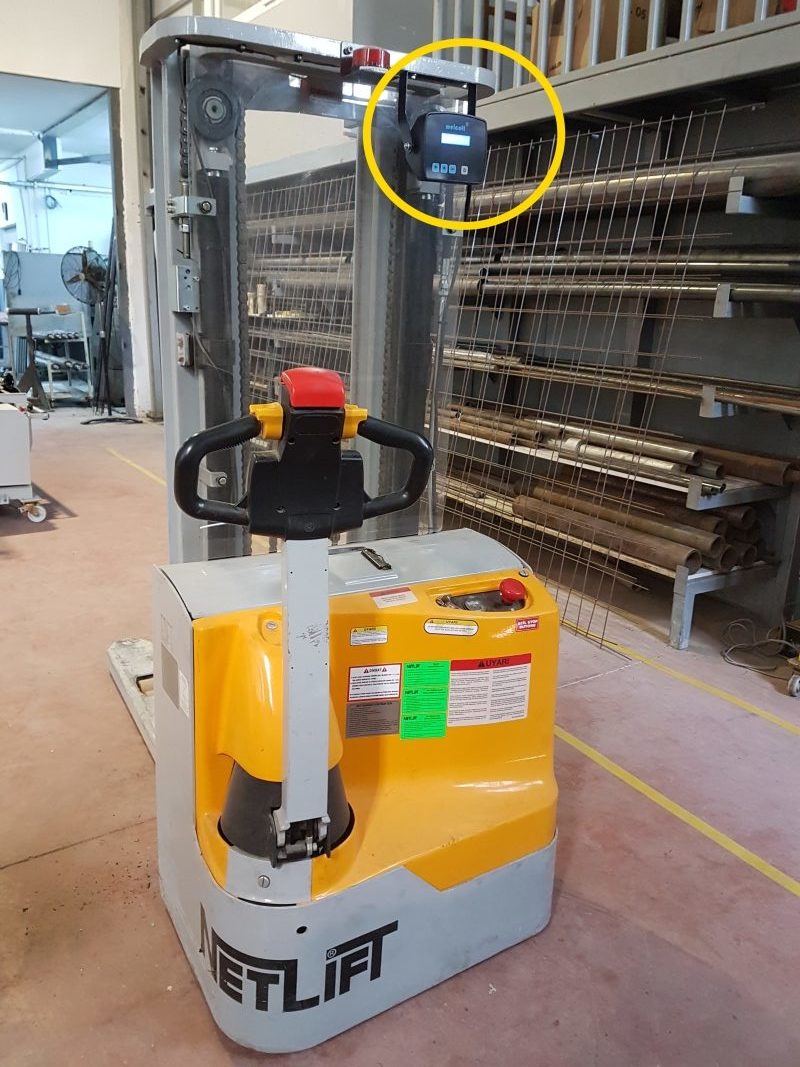

Fotoğrafta görüldüğü üzere ölçüm göstergesi , özel dizayn edilmiş bir bağlantı aparatı ile forklifte monte edilir. Yandaki fotoğrafta gösterge , forkliftin üst profiline monte edilmiştir.

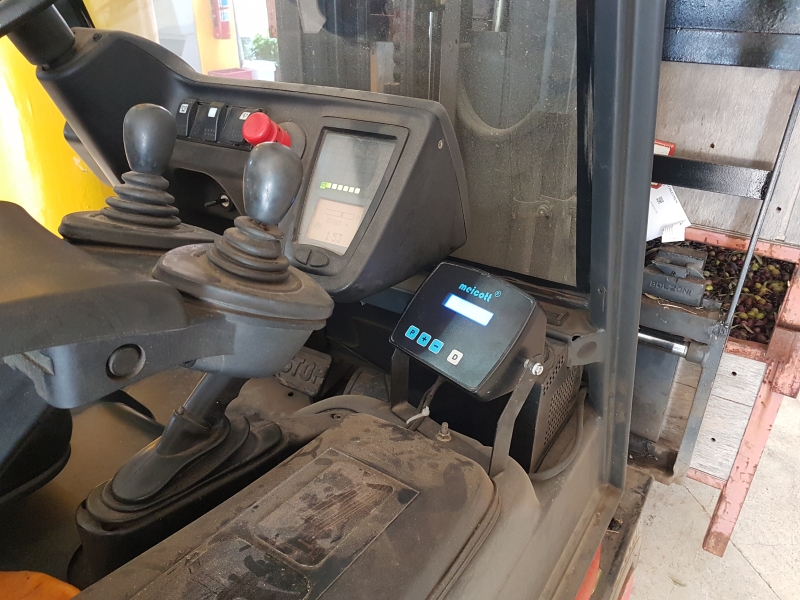

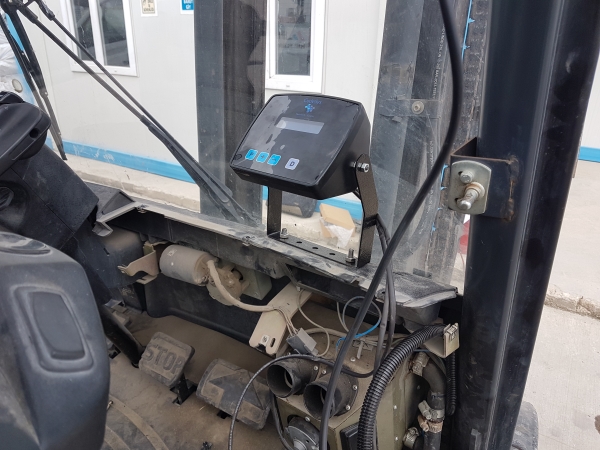

Hareketli bağlantı aparatı sayesinde ve forkliftinizin yapısına göre , ön panel üzerine ve yan gövdeye monte edilebilir.

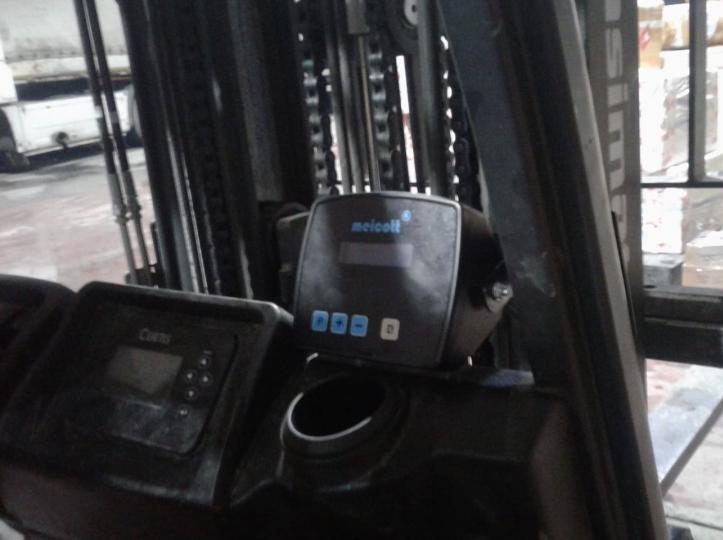

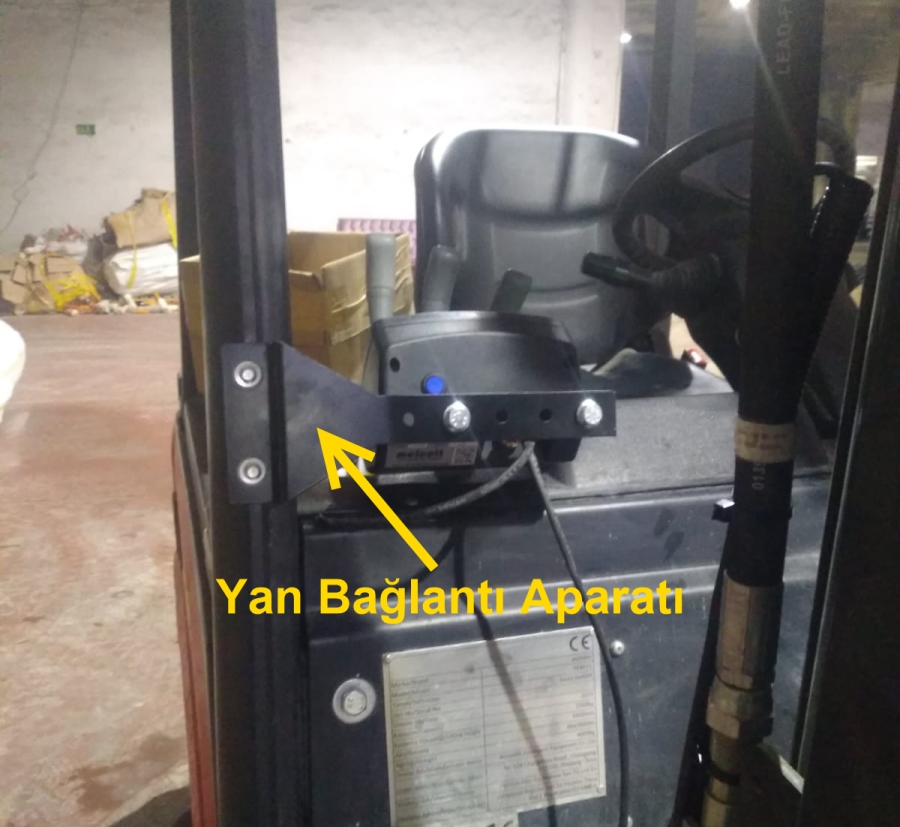

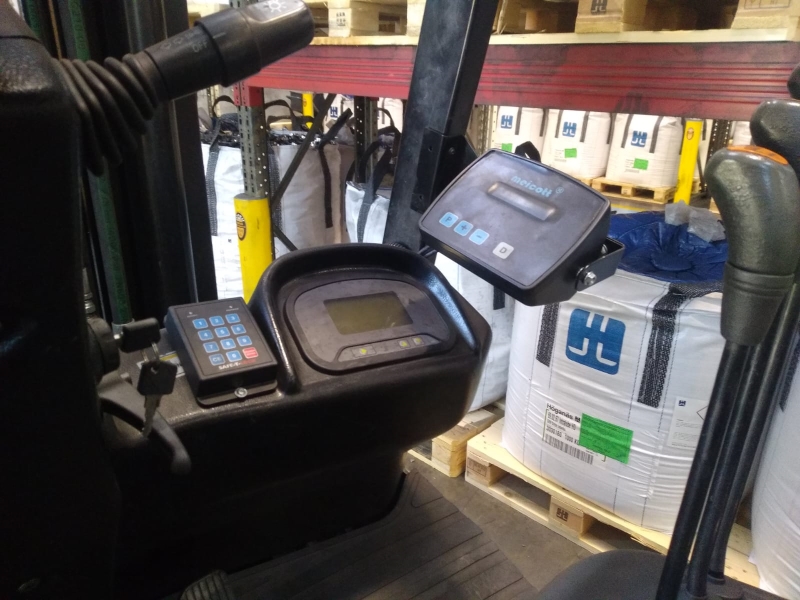

Bağlantı aparatı sayesinde ve forkliftinizin yapısına göre  yan gövdeye monte edilebilir.

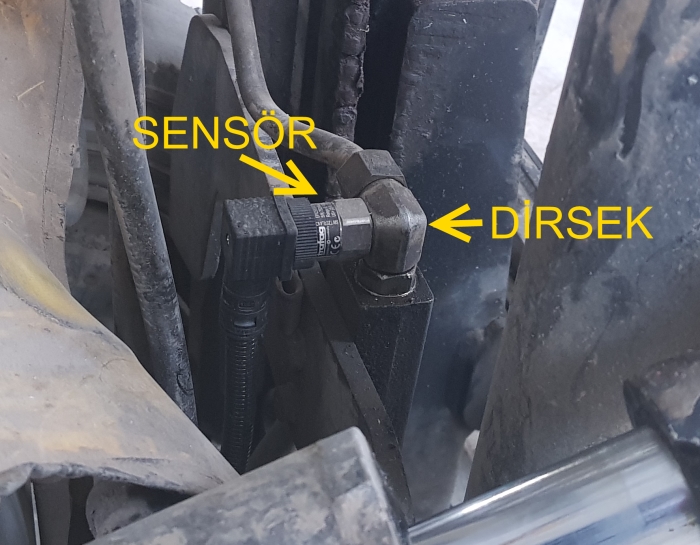

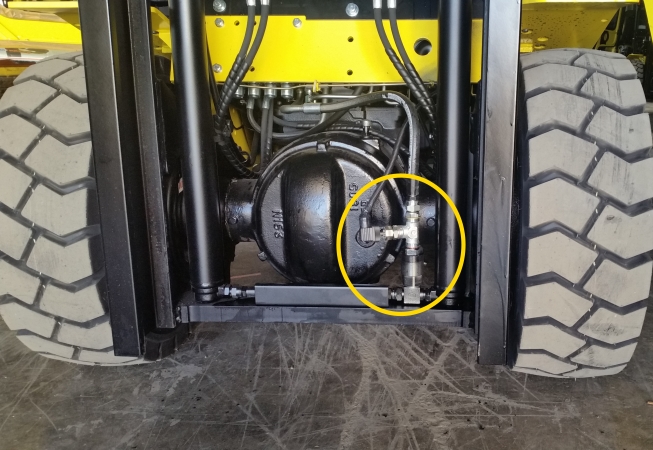

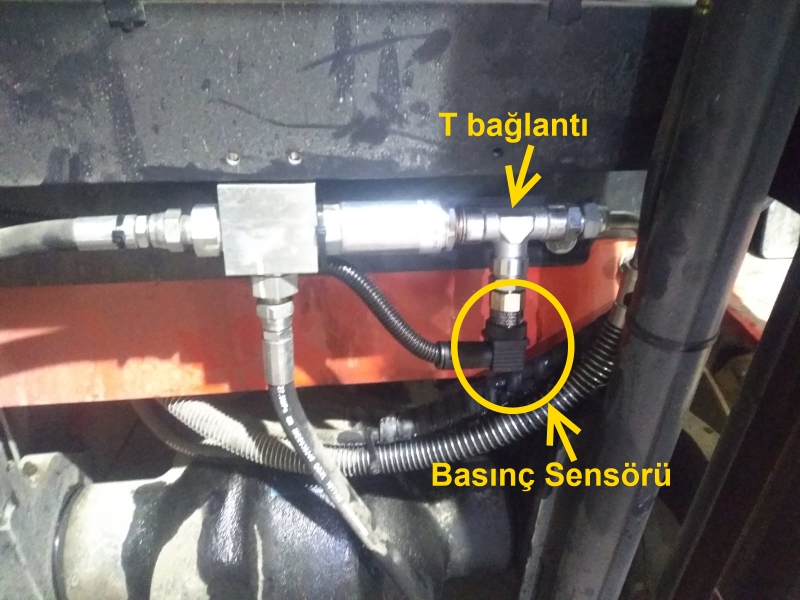

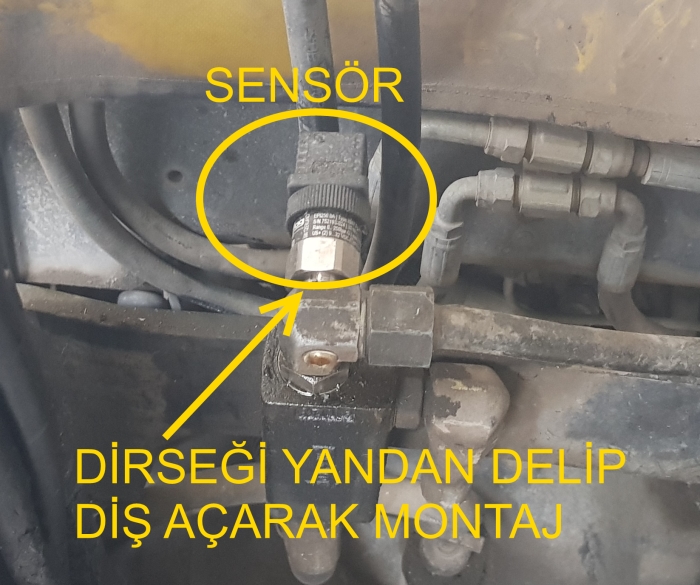

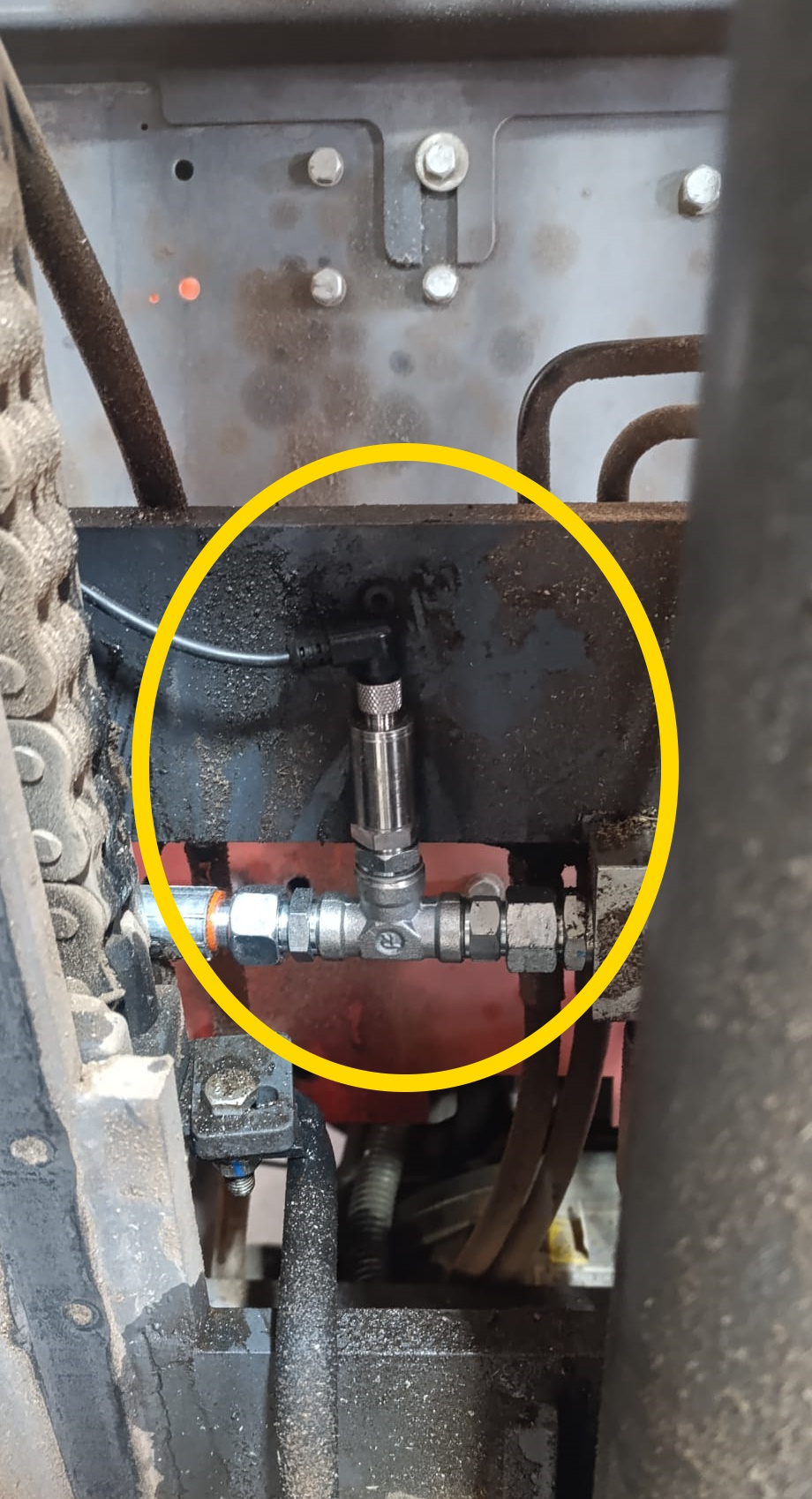

Sistemin en önemli parçası olan basınç sensörü, kaldırma silindirinin alt yağ girişindeki basıncı ölçerek doğru ağırlık bilgisi vermektedir. Şekilde görüldüğü gibi alt yağ girişine monte edilen T bağlantı yardımıyla basınç sensörü hidrolik bağlantısı yapılmış olur.

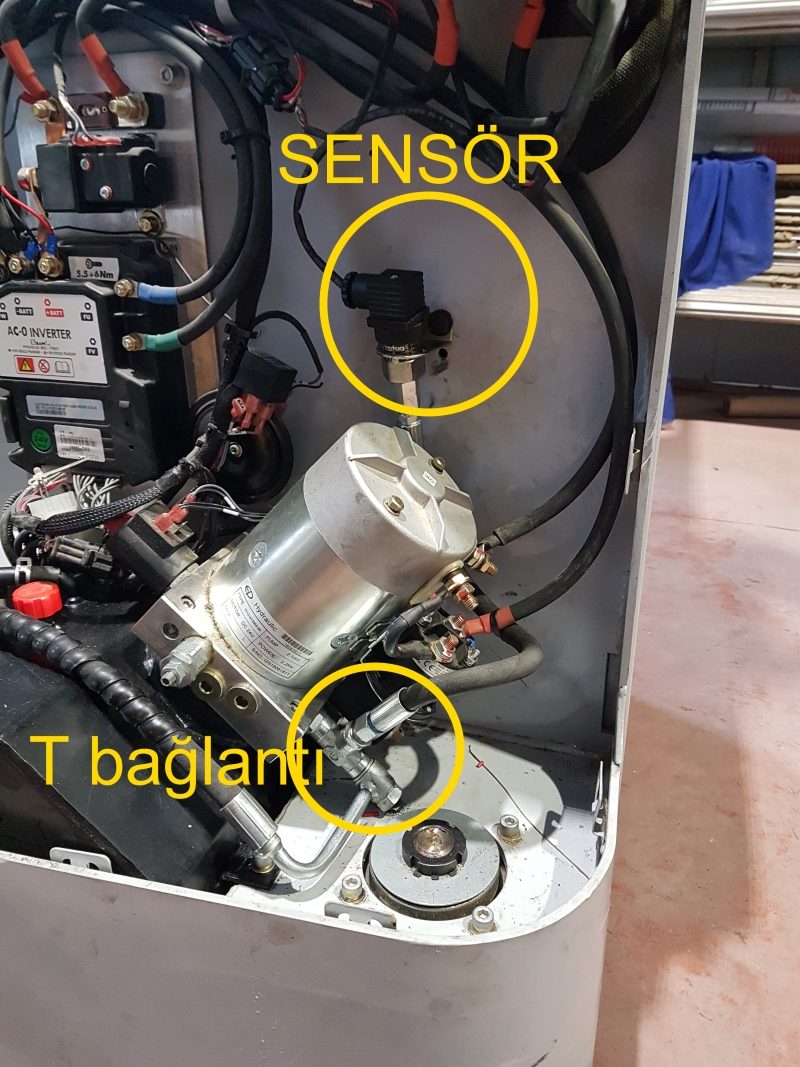

Akülü transpaltte motor çıkışına bağlanan T sayesinde basınç sensörü bağlanabilir.

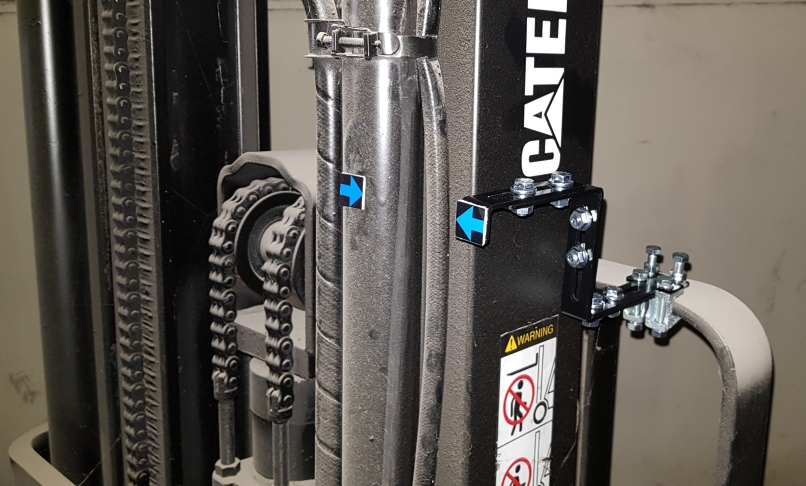

Tartımın hep aynı yükseklikte yapılması , ölçüm hassasiyetini etkileyen en önemli unsurdur. Bu yüzden paketten çıkan arkası yapışkanlı ok işaretleri , kullanıcının kolayca görebileceği noktaya yapıştırılmalıdır.  Forklift operatörünün işaretçileri rahatça görebilmesi için , hareketli ok işareti ön tarafa, bir bağlantı aparatı ile taşınmış ve görüş açısına getirilmiştir.

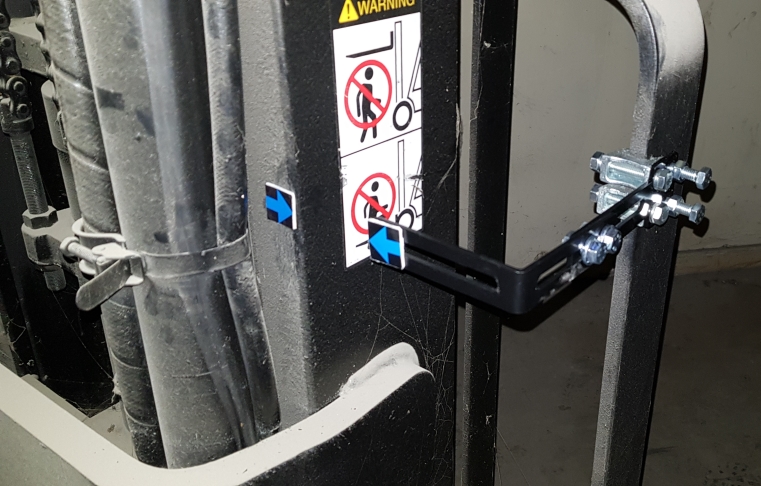

İşaretçi aparatı mengenesi yandan bağlantı şekli.

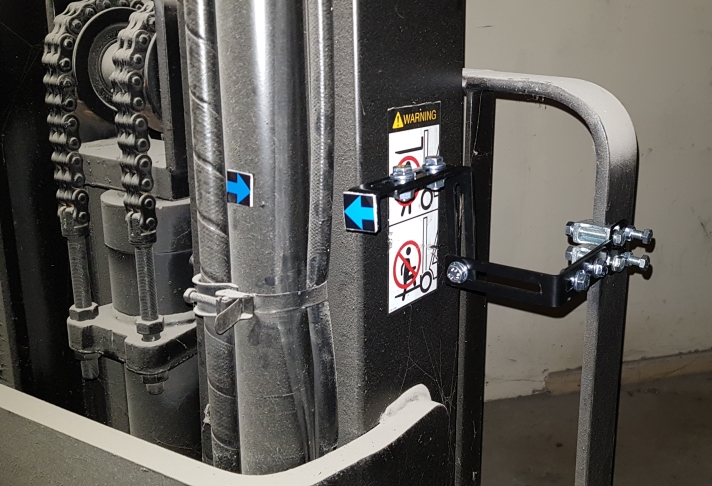

İşaretçi montaj parçaları , ihtiyaca göre değişik kombinasyonlarla uygulanabilir. Fotoğrafta iki parça kullanılarak montaj şekli görülüyor.

Videoda , akülü transpalette yapılmış bir uygulama görülüyor. Dikkat edilirse, ok işaretlerinin karşı karşıya geldiği noktada ölçüm yapılmaktadır.

Videoda , komple montaj aşamaları görülebiliyor.

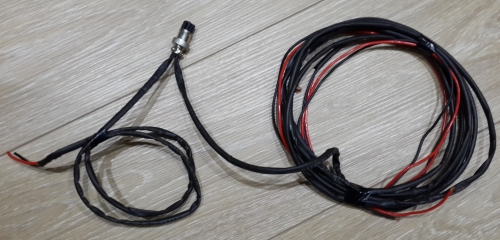

Kablo renkleri şu şekildedir :

Besleme Kablosu  (1 metre)

Kırmızı   :  12  Volt  besleme

Siyah     :    0 volt besleme (şase)

Sensör kablosu  ( 2 metre)

Kahverengi   :  Basınç sensörü  beslemesi

Beyaz :   Basınç sensörü 4-20 mA sinyal çıkışı

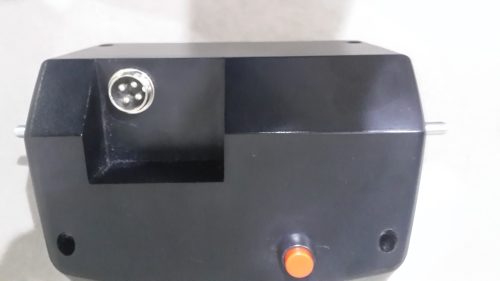

Cihazın arka tarafında bulunan giriş soketi 4 pinden oluşur.

Pin sıralaması şu şekildedir:

1 –  12 Volt  besleme girişi.

2-     0 volt besleme girişi (şase).

3-     Sinyal girişi  (4-20 ma akım girişi)

4-     Basınç sensörü besleme çıkışı.

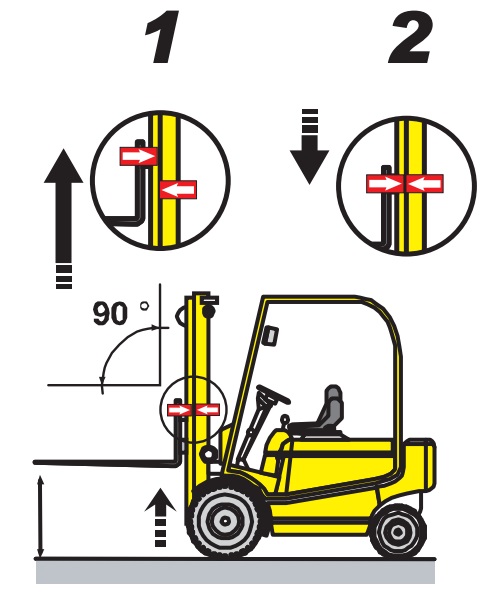

 Sıfır ayarı olarak da adlandırılan, çatalın kendi ağırlığının darasını almak için yapılan ayardır.  Şu şekilde yapılır ;

1-     Çatal boş iken yerden bir miktar (30 cm) kaldırılıp yavaşça aşağıya indirilerek , ok işaretleriyle belirtilmiş olan ölçüm noktasına getirilir.

2-     Yük göstergesindeki D butonuna 2 saniye süreyle basılır. Ekranda “ Dara Alınıyor” yazısı belirir.

3-     Ekranda  “ Dara Alındı” yazısı çıkınca buton bırakılır ve işlem tamamlanmış olur.

4-     Ekrana “ TARTIMA HAZIR” yazısı gelir.

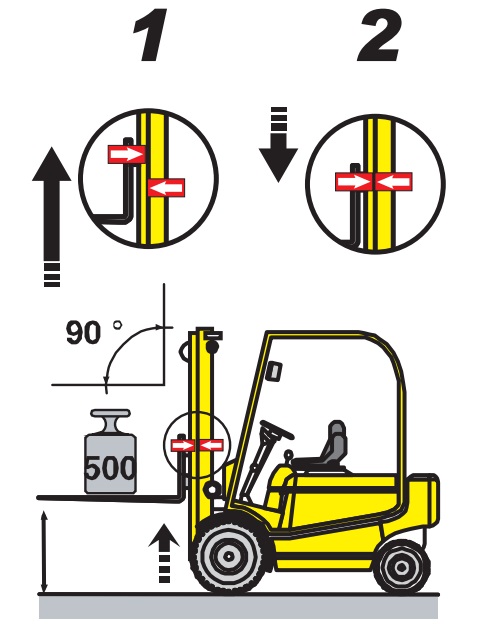

Cihazın yük kalibrasyonu ayarı için , ağırlığı bilinen (daha önceden kantarda tartılmış) bir yük gereklidir. Bu yük değeri , forklift kaldırma kapasitesinin yarısından çok olmalıdır. (Örneğin 7 tonluk bir forklift için 3,5 tondan daha ağır bir yük yeterli olacaktır.)  İşlem basamakları şöyledir ;

1-     Ağırlığı belli olan yük yerden bir miktar (30 cm) kaldırılıp yavaşça aşağıya indirilerek , ok işaretleriyle belirtilmiş olan ölçüm noktasına getirilir.

2-     Gösterge üzerindeki + veya  – butonuna basılarak Kalibrasyon Moduna girilir.  Yine + veya  – butonları kullanılarak , ekranda görülen yük değeri, olması gereken yük değerine getirilir.

3-     Gösterge üzerindeki P butonuna 2 sn süreyle basılarak bu ayarın hafızaya alınması sağlanır. Ekrana gelen “ TARTIMA HAZIR” yazısı , kalibrasyonun tamamlandığını belirtir..
